| СОПЛО I-90-ADV РОБОЧІ ХАРАКТЕРИСТИКИ | |||||||
|---|---|---|---|---|---|---|---|
| Сопло | Тиск | Радіус | Витрата | Норма мм/год | |||
| бар | кПа | m | м3/год | л/хв |  |
 |
|
| 25 •
Блакитне
|
5,5 | 550 | 20,1 | 6,70 | 111,7 | 33,1 | 38,2 |
| 6,0 | 600 | 20,4 | 7,16 | 119,2 | 34,3 | 39,6 | |
| 7,0 | 700 | 20,7 | 7,54 | 125,7 | 35,1 | 40,5 | |
| 7,5 | 750 | 21,0 | 8,09 | 134,8 | 36,6 | 42,2 | |
| 33 •
Сіре
|
5,5 | 550 | 20,7 | 8,22 | 137,0 | 38,3 | 44,2 |
| 6,0 | 600 | 21,0 | 8,68 | 144,6 | 39,2 | 45,3 | |
| 7,0 | 700 | 21,3 | 9,18 | 152,9 | 40,3 | 46,6 | |
| 7,5 | 750 | 21,6 | 9,68 | 161,3 | 41,3 | 47,7 | |
| 38 •
Червоне
|
5,5 | 550 | 21,9 | 9,22 | 153,7 | 38,3 | 44,2 |
| 6,0 | 600 | 22,3 | 9,77 | 162,8 | 39,5 | 45,6 | |
| 7,0 | 700 | 22,9 | 10,31 | 171,9 | 39,5 | 45,6 | |
| 7,5 | 750 | 23,2 | 10,81 | 180,2 | 40,3 | 46,5 | |
| 43 •
Темно-коричневий
|
5,5 | 550 | 22,6 | 10,47 | 174,5 | 41,2 | 47,5 |
| 6,0 | 600 | 22,6 | 11,02 | 183,6 | 43,3 | 50,0 | |
| 7,0 | 700 | 22,9 | 11,52 | 191,9 | 44,1 | 50,9 | |
| 7,5 | 750 | 23,5 | 12,13 | 202,1 | 44,0 | 50,9 | |
| 48 •
Темно-зелене
|
5,5 | 550 | 23,5 | 11,40 | 190,0 | 41,4 | 47,8 |
| 6,0 | 600 | 24,1 | 11,95 | 199,1 | 41,2 | 47,6 | |
| 7,0 | 700 | 24,7 | 12,52 | 208,6 | 41,1 | 47,4 | |
| 7,5 | 750 | 25,0 | 13,06 | 217,7 | 41,8 | 48,3 | |
| •
Темно-синє *
|
5,5 | 550 | 24,7 | 12,47 | 207,8 | 40,9 | 47,2 |
| 6,0 | 600 | 25,6 | 12,99 | 216,5 | 39,6 | 45,8 | |
| 7,0 | 700 | 26,2 | 13,52 | 225,2 | 39,3 | 45,4 | |
| 7,5 | 750 | 26,5 | 14,11 | 235,1 | 40,1 | 46,3 | |
| 8,0 | 800 | 26,8 | 14,63 | 243,8 | 40,7 | 47,0 | |
| 63 •
Чорне
|
5,5 | 550 | 26,2 | 14,15 | 235,8 | 41,2 | 47,6 |
| 6,0 | 600 | 26,8 | 14,88 | 247,9 | 41,4 | 47,8 | |
| 7,0 | 700 | 27,4 | 15,67 | 261,2 | 41,7 | 48,1 | |
| 7,5 | 750 | 27,7 | 16,33 | 272,2 | 42,5 | 49,0 | |
| 8,0 | 800 | 28,0 | 16,97 | 282,8 | 43,2 | 49,8 | |
| 73 •
Помаранчевий
|
5,5 | 550 | 27,1 | 16,51 | 275,2 | 44,9 | 51,8 |
| 6,0 | 600 | 27,7 | 17,13 | 285,4 | 44,5 | 51,4 | |
| 7,0 | 700 | 28,3 | 17,74 | 295,6 | 44,2 | 51,0 | |
| 7,5 | 750 | 29,0 | 18,38 | 306,2 | 43,8 | 50,6 | |
| 8,0 | 800 | 29,6 | 19,04 | 317,2 | 43,5 | 50,3 | |
|
* Сопло заводської установки Примітка: Норма поливу моделей ADV розрахована для роботи з поворотом на 180 °. Норма поливу для роботи спринклеру з поворотом на 360° розраховується розподілом зазначеної норми на 2. Норма поливу моделі 36V розрахована для роботи з поворотом на 360°. |
|||||||
I-90

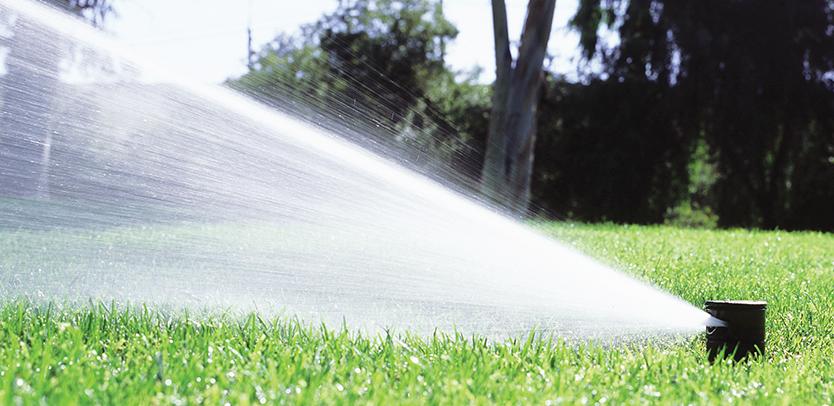

Ротор далекого поливу I-90 Hunter розроблений для зрошення газону парків, спортивних полів, територій громадського користування. Маючи радіус 30,8м, I-90 має дальність поливу, якої не має жоден інший комерційний дощувач. Компактний корпус і м'яка гумова кришка роблять його ідеальним для встановлення на території парків, великих ділянок газону, а також по периметру спортивних полів та кінних арен. Ротор легкий в обслуговуванні: доступ до фільтра та запірного клапана можна отримати зверху без використання додаткових інструментів. I-90 доступний у двох варіантах моделі: повнокругова з протилежно розташованими отворами сопла та модель з регульованим сектором поливу. Сопла розрізняються за кольором, що полегшує процес встановлення та обслуговування на об'єкті.
ОСОБЛИВОСТІ
-
Ексклюзивна технологія PressurePort™
-
Моделі сопів: #25 – #73
-
Верхнє регулювання сектора поливу
-
Механізм швидкої перевірки сектора поливу
-
Змащення водою зубчастої передачі
-
Стандартне сопло заводської установки: #53
-
Гумова кришка з логотипом заводської установки
-
Гарантійний термін: 5 років
МОДЕЛЬ НА 360˚ З ПРОТИПОЛАЖНО НАПРЯМЛЕНИМИ СУСПЛАМИ
Багато замовників надають особливого значення естетичності та продуктивності роботи дощувачів із протилежно спрямованими соплами. Основні та додаткові сопла, розташовані на протилежних сторонах обертової головки, направляють потік води в протилежні сторони під час обертання розбризкувача, забезпечуючи якісний полив на близькій та середній дальності відстані.
СОПЛА ДЛЯ I-90 РІЗНОГО КОЛЬОРУ ПОДВІЙНОГО КУТА НАКЛОНУ
Всі ротори I-90 мають різні за кольором сопла, нумеровані відповідно до значення витрати в галонах за хвилину для легкої ідентифікації. Вибирайте із восьми стандартних з кутом нахилу 22,5° або восьми сопел низького кута 15°.

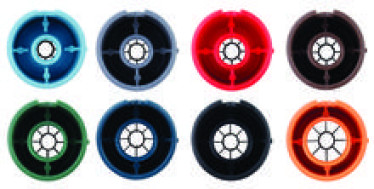

Стандартні сопла з кутом нахилу 22,5°
>

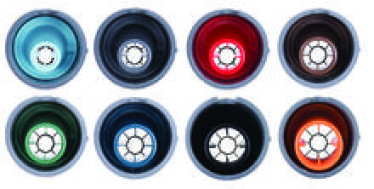

Сопла низького кута - 15°
< /p>
КРИШКА ДЛЯ I-90, ЩО ВКАЗАЄ НА ТЕ, ЩО ВИКОРИСТОВУЄТЬСЯ НЕ ПИТНА ВОДА
Кришки пурпурового кольору з логотипом позначають, що для поливу використовується не питна вода. Можна замовити ротори із встановленими на заводі кришками, або придбати їх окремо.
ЗАПОРНИЙ КЛАПАН I-90 (ДО 2 МЕТРІВ ПЕРЕПАД ВИСОТИ)
Повітря, що потрапило в трубопровід, може призвести до неприємних наслідків для роторів та арматури. Запірний клапан запобігає протіканню, якщо система вимкнена. Завдяки цьому має місце економія води, зниження навантаження на систему та збільшується термін служби системи.
I-90
Загальна висота: 11 cm
Висота висувної штанги: 7,5 cm
Діаметр штанги: 9 cm
Діаметр впускного отвору: 1 1/2" BSP
Комплект маскування під газон
Парт-номер: 467955
Гумовий ковпачок
Парт-номер: 234200
Парт-номер: 234201
Робочі характеристики
- Радіус: 22,3 – 31,7м
- Витрата: 6,7 - 19,04 м3/год; 111,7 – 317,2 л/хв
- Рекомендований тиск: 5,5 – 8,0 бар; 550 – 800 кПа
- Робочий тиск: 5,0 – 8,0 бар; 500 – 800 кПа
- Норма поливу: приблизно 19 мм/год (при 360º)
- Кут траєкторії сопла: 22,5º
| СОПЛО I-90-36V РОБОЧІ ХАРАКТЕРИСТИКИ | |||||||
|---|---|---|---|---|---|---|---|
| Сопло | Тиск | Радіус | Витрата | Норма мм/год | |||
| бар | кПа | m | м3/год | л/хв | |
|
|
| 25 •
Блакитне
|
5,5 | 550 | 22,3 | 6,93 | 115,5 | 14,0 | 16,2 |
| 6,0 | 600 | 22,9 | 7,36 | 122,6 | 14,1 | 16,3 | |
| 7,0 | 700 | 23,2 | 7,79 | 129,8 | 14,5 | 16,8 | |
| 7,5 | 750 | 23,8 | 8,29 | 138,2 | 14,7 | 16,9 | |
| 33 •
Сіре
|
5,5 | 550 | 23,5 | 8,25 | 137,4 | 15,0 | 17,3 |
| 6,0 | 600 | 23,8 | 8,72 | 145,4 | 15,4 | 17,8 | |
| 7,0 | 700 | 24,4 | 9,22 | 153,7 | 15,5 | 17,9 | |
| 7,5 | 750 | 24,7 | 9,70 | 161,6 | 15,9 | 18,4 | |
| 38 •
Червоне
|
5,5 | 550 | 24,4 | 9,22 | 153,7 | 15,5 | 17,9 |
| 6,0 | 600 | 25,0 | 9,75 | 162,4 | 15,6 | 18,0 | |
| 7,0 | 700 | 25,3 | 10,29 | 171,5 | 16,1 | 18,6 | |
| 7,5 | 750 | 25,9 | 10,84 | 180,6 | 16,1 | 18,6 | |
| 43 •
Темно-коричневий
|
5,5 | 550 | 25,3 | 10,49 | 174,9 | 16,4 | 18,9 |
| 6,0 | 600 | 25,6 | 11,04 | 184,0 | 16,8 | 19,4 | |
| 7,0 | 700 | 25,9 | 11,56 | 192,7 | 17,2 | 19,9 | |
| 7,5 | 750 | 26,2 | 12,13 | 202,1 | 17,7 | 20,4 | |
| 48 •
Темно-зелене
|
5,5 | 550 | 26,2 | 11,27 | 187,8 | 16,4 | 18,9 |
| 6,0 | 600 | 27,1 | 11,93 | 198,7 | 16,2 | 18,7 | |
| 7,0 | 700 | 27,4 | 12,45 | 207,4 | 16,5 | 19,1 | |
| 7,5 | 750 | 27,7 | 13,02 | 216,9 | 16,9 | 19,5 | |
| •
Темно-синє *
|
5,5 | 550 | 27,1 | 12,31 | 205,2 | 16,7 | 19,3 |
| 6,0 | 600 | 27,4 | 12,88 | 214,6 | 17,1 | 19,8 | |
| 7,0 | 700 | 28,0 | 13,45 | 224,1 | 17,1 | 19,7 | |
| 7,5 | 750 | 28,3 | 14,02 | 233,6 | 17,4 | 20,1 | |
| 8,0 | 800 | 28,7 | 14,58 | 243,0 | 17,8 | 20,5 | |
| 63 •
Чорне
|
5,5 | 550 | 28,0 | 14,36 | 239,2 | 18,3 | 21,1 |
| 6,0 | 600 | 28,7 | 14,97 | 249,5 | 18,2 | 21,1 | |
| 7,0 | 700 | 29,3 | 15,76 | 262,7 | 18,4 | 21,3 | |
| 7,5 | 750 | 29,6 | 16,36 | 272,5 | 18,7 | 21,6 | |
| 8,0 | 800 | 29,9 | 17,01 | 283,5 | 19,1 | 22,0 | |
| 73 •
Помаранчевий
|
5,5 | 550 | 29,3 | 16,38 | 272,9 | 19,1 | 22,1 |
| 6,0 | 600 | 29,9 | 17,04 | 283,9 | 19,1 | 22,0 | |
| 7,0 | 700 | 30,2 | 17,67 | 294,5 | 19,4 | 22,4 | |
| 7,5 | 750 | 31,1 | 18,29 | 304,7 | 18,9 | 21,8 | |
| 8,0 | 800 | 31,4 | 18,92 | 315,3 | 19,2 | 22,2 | |
|
* Сопло заводської установки Примітка: Норма поливу моделей ADV розрахована для роботи з поворотом на 180 °. Норма поливу для роботи спринклеру з поворотом на 360° розраховується розподілом зазначеної норми на 2. Норма поливу моделі 36V розрахована для роботи з поворотом на 360°. |
|||||||
