I-40

I-40

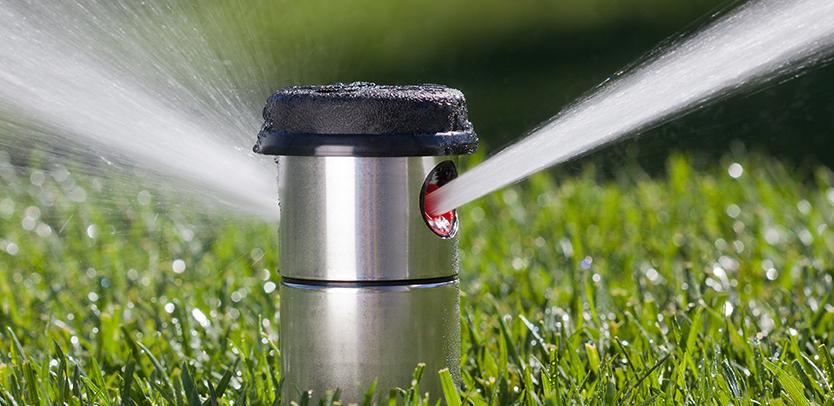

I-40 – надійний комерційний ротор, який здійснює якісний та точний полив на відстані до 23,2м. Завдяки двосторонньому розташуванню сопел, міцному поворотному механізму та товстій гумовій захисній кришці, не дивно, що цей ротор став лідером зі встановлення на стадіонах у всьому світі. Завдяки висувній штанзі з нержавіючої сталі, I-40 вистоє у найважчих умовах експлуатації на спортивних полях, територіях публічних парків та інших комерційних об'єктах. Якщо вам потрібен якісний та естетичний полив, I-40 – найкраще професійне рішення.

ОСОБЛИВОСТІ

  • Моделі сопел для I-40-ON: #15 - #28

  • Верхнє регулювання сектора поливу

  • Механізм швидкої перевірки сектора поливу

  • Гарантійний термін: 5 років

  • Змащення водою зубчастої передачі

МОДЕЛЬ НА 360˚ З ПРОТИПОЛАЖНО НАПРЯМЛЕНИМИ СУСПЛАМИ

Багато замовників надають особливого значення естетичності та продуктивності роботи дощувачів із протилежно спрямованими соплами. Основні та додаткові сопла, розташовані на протилежних сторонах обертової головки, направляють потік води в протилежні сторони під час обертання розбризкувача, забезпечуючи якісний полив на близькій та середній дальності відстані.



АВТОМАТИЧНЕ ПОВЕРНЕННЯ ДО ЗАВДАНОГО СЕКТОРУ ПОЛИВУ

Ця запатентована функція повертає башту дощувача до початкового сектора поливу незалежно від того, куди вона повернута. Це забезпечує захист від вандалізму.
1- автоматичне повернення до заданого сектора поливу
2- заданий сектор поливу
3- якщо головка перевірена

МІЦНИЙ ПОВОРОТНИЙ МЕХАНІЗМ

Запатентований антивандальний поворотний механізм, що важко ламається, дозволяє ротору залишатися неушкодженим у разі спроби провернути штангу із зусиллям

РЕГУЛОВАНЕ І ПОВНОКРУГОВЕ ОБЕРТАННЯ В ОДНІЙ МОДЕЛІ

>

Запатентований механізм з можливістю налаштування певного сектора поливу, а також повнокругового обертання без повернення у вихідну точку від 50 до 360 градусів

ОПЦІОНАЛЬНА КРИШКА, ЩО ВКАЗУЄ НА ТЕ, ЩО ВИКОРИСТОВУЄТЬСЯ НЕ ПИТНА ВОДА

Кришка пурпурового кольору означає, що для поливу використовується не питна вода.



ШТАНГА З НЕРЖАВЕЮЧОЇ СТАЛІ

Для поганого ґрунту та непередбачуваних погодних умов, а також у місцях великого скупчення людей штанга з нержавіючої сталі забезпечує міцність конструкції.



ЗАПОРНИЙ КЛАПАН (ДО 4.56 метрів перепад висоти)

Запірний клапан запобігає протіканню, якщо система вимкнена. Завдяки цьому має місце економія води, зниження навантаження на систему та збільшується термін служби системи.



mtab rotors i40 04 1

I-40-04

Загальна висота: 20 cm

Висота висувної штанги: 10 cm

Діаметр штанги: 5 cm

Діаметр впускного отвору: 1" BSP

mtab rotors i40 06 1

I-40-06

Загальна висота: 26 cm

Висота висувної штанги: 15 cm

Діаметр штанги: 5 cm

Діаметр впускного отвору: 1" BSP

Робочі характеристики

  • Радіус I-40: 13,1 – 21,3 м
  • Радіус I-40-ON: 15,2 – 23,2 м
  • Витрата I-40: 1,63 - 6,84 м3/год; 27,2 – 114,1 л/хв
  • Витрата I-40-ON: 2,75 - 7,76 м3/год; 45,8 – 129,4 л/хв
  • Рекомендований тиск: 2,5 – 7,0 бар; 250 - 700 кПа
  • Робочий тиск: 2,5 – 7,0 бар; 250 – 700 кПа
  • Норма поливу: приблизно 15 мм/год
  • Траєкторія кута струменя: 25º
875em; color: #3b3b3b; line-height: inherit; border-right-width: 1px; border-right-style: solid; border-right-color: #cdcdcb; border-top-width: 1px; border-top-style: solid; border-top-color: #cdcdcb;">64,9

СОПЛО I-40 - РОБОЧІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв <imgsrc="http://www.hunterindustries.com/sites/default/files/chart_precip_sq.png" alt="" width="18" height="17" style="box-sizing: border-box; max-width: 100%; height: auto; display: inline-block; vertical-align: middle; width: auto;" />
8 •
(40) Світло-коричневий
 2,5 250 13,1 1,63 27,2 19 22
3,0 300 13,4 1,80 30,0 20 23
3,5 350 13,7 1,94 32,3 21 24
4,0 400 14,0 2,06 34,4 21 24
4,5 450 14,0 2,18 36,3 22 26
5,0 500 14,3 2,29 38,2 22 26
5,5 550 14,6 2,41 40,2 23 26
10 •
(41) Світло-зелене
 3,0 300 14,6 2,20 36,6 21 24
3,5 350 14,9 2,37 39,4 21 24
4,0 400 15,2 2,52 42,0 22 25
4,5 450 15,5 2,67 44,5 22 25
5,0 500 15,5 2,81 46,8 23 27
5,5 550 15,8 2,96 49,3 24 27
6,0 600 16,2 3,08 51,4 24 27
13 •
(42) Блакитне
 3,0 300 14,9 2,36 39,4 21 24
3,5 350 15,2 2,55 42,6 22 25
4,0 400 15,5 2,73 45,5 23 26
4,5 450 15,5 2,90 48,3 24 28
5,0 500 15,8 3,06 51,0 24 28
5,5 550 16,2 3,23 53,9 25 29
6,0 600 16,5 3,38 56,3 25 29
15 •
(43) Сіре
 3,0 300 16,2 2,93 48,8 22 26
3,5 350 16,5 3,19 53,2 24 27
4,0 400 16,8 3,44 57,3 24 28
4,5 450 17,1 3,67 61,2 25 29
5,0 500 17,4 3,89 64,9 26 30
5,5 550 18,0 26 30
5,5 550 18,0 4,14 68,9 26 30
6,0 600 18,3 4,34 72,4 26 30
6,2 650 18,3 4,43 73,8 26 31
23 •
(44) Темно-зелене
 3,5 350 18,6 4,48 74,6 26 30
4,0 400 18,9 4,76 79,4 27 31
4,5 450 19,2 5,03 83,9 27 32
5,0 500 19,5 5,29 88,1 28 32
5,5 550 19,8 5,56 92,7 28 33
6,0 600 20,1 5,79 96,5 29 33
6,2 620 20,1 5,89 98,1 29 34
6,5 650 20,1 6,01 100,2 30 34
6,9 690 20,4 6,19 103,2 30 34
25 •
(45) Темно-синій
 3,5 350 19,8 4,98 83,0 25 29
4,0 400 20,1 5,33 88,7 26 30
4,5 450 20,4 5,65 94,2 27 31
5,0 500 20,7 5,96 99,3 28 32
5,5 550 21,0 6,29 104,9 28 33
6,0 600 21,0 6,57 109,6 30 34
6,2 620 21,0 6,69 111,5 30 35
6,5 650 21,3 6,84 114,1 30 35
6,9 690 21,3 7,07 117,8 31 36

Примітка:
Норма поливу розрахована для повороту на 180°, Норма поливу для повороту на 360° розраховується розподілом зазначеної норми на 2.




СОПЛО I-40 З ВИСОКОЮ ШВИДКОСТЮ
ПОЛИВА РОБОЧІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
8 •
(40) Світло-коричневий
 2,5 250 12,2 1,63 27,2 22 25
3,0 300 12,5 1,80 30,0 23 27
3,5 350 12,8 1,94 32,3 24 27
4,0 400 12,8 2,06 34,4 25 29
4,5 450 13,1 2,18 36,3 25 29
5,0 500 13,4 2,29 38,2 25 29
5,5 550 13,4 2,41 40,2 27 31
10 •
(41) Світло-зелене
 3,0 300 13,4 2,20 36,6 24 28
3,5 350 13,7 2,37 39,4 25 29
4,0 400 14,0 2,52 42,0 26 30
4,5 450 14,0 2,67 44,5 27 31
5,0 500 14,3 2,81 46,8 27 32
5,5 550 14,6 2,96 49,3 28 32
6,0 600 14,6 3,08 51,4 29 33
13 •
(42) Блакитне
 3,0 300 13,7 2,36 39,4 25 29
3,5 350 14,0 2,55 42,6 26 30
4,0 400 14,3 2,73 45,5 27 31
4,5 450 14,3 2,90 48,3 28 33
5,0 500 14,6 3,06 51,0 29 33
5,5 550 14,9 3,23 53,9 29 33
6,0 600 14,9 3,38 56,3 30 35
15 •
(43) Сіре
 3,0 300 15,2 2,93 48,8 25 29
3,5 350 15,5 3,19 53,2 26 30
4,0 400 15,8 3,44 57,3 27 32
4,5 450 15,8 3,67 61,2 29 34
5,0 500 16,2 3,89 64,9 30 34
5,5 550 16,5 4,14 68,9 31 35
6,0 600 16,5 4,34 72,4 32 37
6,2 620 16,5 4,43 73,8 33 38
23 •
(44) Темно-зелене
 3,5 350 16,8 4,48 74,6 32 37
4,0 400 17,4 4,76 79,4 32 36
4,5 450 17,7 5,03 83,9 32 37
5,0 500 17,7 5,29 88,1 34 39
5,5 550 18,0 5,56 92,7 34 40
6,0 600 18,3 5,79 96,5 35 40
6,2 620 18,6 5,89 98,1 34 39
6,5 650 18,6 6,01 100,2 35 40
6,9 690 18,6 6,19 103,2 36 41
25 •
(45) Темно-синій
 3,5 350 17,4 4,98 83,0 33 38
4,0 400 18,0 5,33 88,7 33 38
4,5 450 18,3 5,65 94,2 34 39
5,0 500 18,6 5,96 99,3 34 40
5,5 550 18,9 6,29 104,9 35 41
6,0 600 19,2 6,57 109,6 36 41
6,2 620 19,5 6,69 111,5 35 41
6,5 650 19,5 6,84 114,1 36 42
6,9 690 19,5 7,07 117,8 37 43

Примітка:
Норма поливу розрахована для повороту на 180°, Норма поливу для повороту на 360° розраховується розподілом зазначеної норми на 2.




ПОДВІЙНИЙ ПРОТИПОЛАЖНИЙ СОПЛО I-40
З ПОВОРОТОМ НА 360° РОБОЧІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
15 •
Сіре
 3,0 300 15,2 2,75 45,8 12 14
3,5 350 15,8 2,91 48,5 12 13
4,0 400 16,2 3,06 51,0 12 14
4,5 450 16,8 3,20 53,3 11 13
5,0 500 17,1 3,32 55,4 11 13
5,5 550 17,4 3,46 57,7 11 13
6,0 600 17,7 3,58 59,6 11 13
6,2 620 17,7 3,62 60,4 12 13
18 •
Червоне
 3,0 300 17,4 2,90 48,3 10 11
3,5 350 17,7 3,15 52,5 10 12
4,0 400 18,0 3,38 56,4 10 12
4,5 450 18,0 3,61 60,1 11 13
5,0 500 18,3 3,82 63,7 11 13
5,5 550 18,9 4,05 67,5 11 13
6,0 600 19,2 4,25 70,8 12 13
6,2 620 19,2 4,33 72,1 12 14
6,5 650 19,5 4,43 73,9 12 13
20 •
Темно-коричневий
 3,5 350 18,3 3,98 66,2 12 14
4,0 400 18,9 4,26 71,1 12 14
4,5 450 19,2 4,54 75,6 12 14
5,0 500 19,5 4,80 80,0 13 15
5,5 550 20,1 5,08 84,7 13 15
6,0 600 19,8 5,32 88,7 14 16
6,2 620 19,8 5,42 90,4 14 16
6,5 650 20,1 5,55 92,5 14 16
6,9 690 20,1 5,74 95,7 14 16
23<•
Темно-зелене
 3,5 350 18,9 4,23 70,6 12 14
4,0 400 19,5 4,55 75,8 12 14
4,5 450 19,8 4,85 80,8 12 14
5,0 500 20,1 5,14 85,6 13 15
5,5 550 20,4 5,45 90,8 13 15
6,0 600 20,7 5,71 95,1 13 15
6,2 620 20,7 5,82 97,0 14 16
6,5 650 20,7 5,96 99,4 14 16
6,9 690 21,0 6,17 102,9 14 16
25 •
Темно-синє
 3,5 350 19,5 4,60 76,7 12 14
4,0 400 20,1 4,92 82,1 12 14
4,5 450 20,4 5,23 87,2 13 14
5,0 500 20,7 5,52 92,0 13 15
5,5 550 21,0 5,84 97,3 13 15
6,0 600 21,3 6,10 101,7 13 15
6,2 620 21,3 6,22 103,6 14 16
6,5 650 21,3 6,36 106,0 14 16
6,9 690 21,6 6,57 109,5 14 16
28 •
Чорне
 3,5 350 19,8 5,73 95,5 15 17
4,0 400 20,4 6,07 101,1 15 17
4,5 450 21,0 6,38 106,4 14 17
5,0 500 21,3 6,68 111,3 15 17
5,5 550 21,9 7,00 116,7 15 17
6,0 600 22,3 7,27 121,1 15 17
6,2 620 22,3 7,38 122,9 15 17
6,5 650 22,6 7,52 125,3 15 17
6,9 690 23,2 7,73 128,8 14 17

Примітка:
Примітка: Норма поливу для моделей із повноповоротними протилежними соплами розрахована для роботи з поворотом на 360°.
