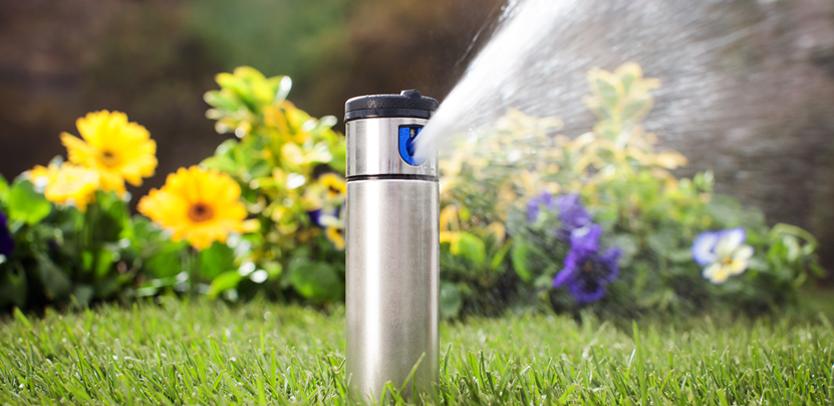

I-20

I-20

Завдяки величезному вибору сопів: 22 варіанти з радіусом від 4,9м до 14,0м, і корпусу, доступному у 6 модифікаціях, I-20 – просто незамінний ротор. Він забезпечить ефективний і надійний полив будь-якої, навіть найменшої ділянки, піщаного ґрунту, а також ландшафту, що поєднує одночасно чагарник та газон. Останні оновлення ротора моделі I-20 включають автоматичне повернення заданого сектора поливу, повнокруговий оборот на 360 градусів без повернення у вихідну точку, від 50 до 360 градусів, міцний, стійкий до проявів вандалізму внутрішній механізм, який дозволяє економити на ремонті дощувача. Функція FloStop ®, верхнє регулювання сектора поливу, а також стандартний запірний клапан роблять I-20 неперевершеним у своєму класі.

ОСОБЛИВОСТІ

  • Моделі із пластиковою штангою: чагарниковий, 10 см, 15 см, 30 см

  • Моделі зі штангою з нержавіючої сталі: 10 см, 15 см

  • Сектор поливу: 50 – 360º

  • Заводське гумове покриття

  • Верхнє регулювання сектора поливу

  • Механізм швидкої перевірки встановленого сектора поливу

  • Змащення водою зубчастої передачі

  • Варіанти сопел: 22

  • Гарантійний термін: 5 років

  • Набори сопел: сині 1,5–8,0, сірі 2,0–4,0 з низьким кутом, чорні 0,50–3,0 малого радіусу, зелені 6,0–13,0, MPR-20 , MPR-30, MPR-35





1

I-20-00

Загальна висота: 20 cm

Діаметр штанги: 4,5 cm

Діаметр впускного отвору: 3/4"

2

I-20-04

Загальна висота: 19 cm

Висота висувної штанги: 10 cm

Діаметр штанги: 4,5 cm

Діаметр впускного отвору: 3/4"

3

I-20-06

Загальна висота: 25 cm

Висота висувної штанги: 15 cm

Діаметр штанги: 4,5 cm

Діаметр впускного отвору: 3/4"



mtab rotors i20 12 1

I-20-12

Загальна висота: 43 cm

Висота висувної штанги: 30 cm

Діаметр штанги: 4,5 cm

Діаметр впускного отвору: 3/4"

Робочі характеристики

  • Радіус: 4,9 – 14,0 м
  • Витрата: 0,07 – 3,23 м3/год; 1,2 – 53,8 л/хв
  • Рекомендований тиск: 1,7 – 4,5 бар; 170 – 450 кПа
  • Робочий тиск: 1,4 – 7 бар; 140 – 700 кПа
  • Норма полива: приблизно 10 мм/год
  • Кут нахилу сопла: стандартний = 25º, низький = 13º

Стандартне сопло PGP Ultra блакитного
кольору Робочі характеристики
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
1,5 •
Блакитне
 1,7 170 8,8 0,27 4,5 7 8
2,0 200 9,1 0,29 4,8 7 8
2,5 250 9,4 0,32 5,4 7 8
3,0 300 9,8 0,35 5,9 7 9
3,5 350 9,8 0,38 6,4 8 9
4,0 400 9,8 0,41 6,8 9 10
4,5 450 9,4 0,43 7,2 10 11
2,0 •
Блакитне
 1,7 170 10,1 0,32 5,4 6 7
2,0 200 10,1 0,35 5,8 7 8
2,5 250 10,1 0,39 6,5 8 9
3,0 300 10,4 0,43 7,2 8 9
3,5 350 10,4 0,47 7,8 9 10
4,0 400 10,4 0,50 8,3 9 11
4,5 450 10,4 0,53 8,8 10 11
2,5 •
Блакитне
 1,7 170 10,1 0,39 6,6 8 9
2,0 200 10,4 0,43 7,1 8 9
2,5 250 10,7 0,48 8,0 8 10
3,0 300 10,7 0,54 8,9 9 11
3,5 350 10,7 0,58 9,7 10 12
4,0 400 10,7 0,62 10,4 11 13
4,5 450 10,7 0,66 11,1 12 13
3,0 •
Блакитне
 1,7 170 10,7 0,50 8,4 9 10
2,0 200 10,7 0,54 9,1 10 11
2,5 250 11,0 0,61 10,2 10 12
3,0 300 11,6 0,68 11,4 10 12
3,5 350 11,9 0,74 12,3 10 12
4,0 400 11,9 0,79 13,2 11 13
4,5 450 11,9 0,84 14,0 12 14
4,0 •
Блакитне
 1,7 170 11,3 0,68 11,3 11 12
2,0 200 11,6 0,73 12,2 11 13
2,5 250 11,9 0,81 13,6 12 13
3,0 300 12,2 0,90 15,0 12 14
3,5 350 12,2 0,97 16,2 13 15
4,0 400 12,5 1,04 17,3 13 15
4,5 450 12,5 1,10 18,3 14 16
5,0 •
Блакитне
 1,7 170 11,3 0,84 14,0 13 15
2,0 200 11,6 0,91 15,2 14 16
2,5 250 11,9 1,02 17,1 15 17
3,0 300 12,8 1,14 19,0 14 16
3,5 350 12,8 1,24 20,6 15 17
4,0 400 12,8 1,32 22,1 16 19
4,5 450 12,8 1,41 23,4 17 20
6,0 •
Блакитне
 1,7 170 11,6 1,01 16,8 15 17
2,0 200 11,9 1,09 18,2 15 18
2,5 250 12,2 1,22 20,4 16 19
3,0 300 13,1 1,36 22,7 16 18
3,5 350 13,1 1,47 24,5 17 20
4,0 400 13,4 1,57 26,2 18 20
4,5 450 13,4 1,67 27,9 19 21
8,0 •
Блакитне
 1,7 170 11,3 1,35 22,5 21 25
2,0 200 11,9 1,46 24,3 21 24
2,5 250 12,5 1,63 27,2 21 24
3,0 300 13,4 1,81 30,2 20 23
3,5 350 13,7 1,95 32,6 21 24
4,0 400 14,0 2,09 34,8 21 25
4,5 450 14,0 2,22 36,9 23 26

Жирним шрифтом вказані рекомендовані значення тиску


Примітка:
Норма полива розрахована для поворота на 180°. Норма полива для поворота на 360° розраховується діленням вказаної норми на 2.


Сопло PGP Ultra малого радіуса
Робочі характеристики
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
,50
SR •
Чорне
 1,7 170 4,9 0,07 1,2 6 7
2,0 200 5,2 0,08 1,3 6 7
2,5 250 5,2 0,09 1,5 7 8
3,0 300 5,2 0,10 1,7 8 9
3,5 350 5,5 0,12 1,9 8 9
4,0 400 5,5 0,13 2,1 8 10
4,5 450 5,5 0,14 2,3 9 10
1,0
SR •
Чорне
 1,7 170 4,9 0,16 2,7 14 16
2,0 200 5,2 0,17 2,9 13 15
2,5 250 5,2 0,19 3,2 14 17
3,0 300 5,2 0,21 3,6 16 18
3,5 350 5,5 0,23 3,8 15 18
4,0 400 5,5 0,25 4,1 16 19
4,5 450 5,5 0,26 4,3 17 20
2,0
SR •
Чорне
 1,7 170 4,9 0,28 4,7 24 27
2,0 200 5,2 0,31 5,2 23 27
2,5 250 5,2 0,36 6,0 27 31
3,0 300 5,2 0,41 6,9 31 35
3,5 350 5,5 0,45 7,6 30 35
4,0 400 5,5 0,49 8,2 33 38
4,5 450 5,5 0,53 8,9 35 41
,75
SR •
Чорне
 1,7 170 6,7 0,12 2,0 5 6
2,0 200 7,0 0,13 2,2 5 6
2,5 250 7,0 0,15 2,4 6 7
3,0 300 7,3 0,16 2,7 6 7
3,5 350 7,6 0,17 2,9 6 7
4,0 400 7,6 0,19 3,1 6 7
4,5 450 7,6 0,20 3,3 7 8
1,5
SR •
Чорне
 1,7 170 6,7 0,23 3,8 10 12
2,0 200 7,0 0,25 4,1 10 12
2,5 250 7,0 0,28 4,6 11 13
3,0 300 7,3 0,31 5,2 12 13
3,5 350 7,6 0,34 5,6 12 13
4,0 400 7,6 0,36 6,0 12 14
4,5 450 7,6 0,39 6,4 13 15
3,0
SR •
Чорне
 1,7 170 6,7 0,53 8,9 24 27
2,0 200 7,0 0,56 9,3 23 26
2,5 250 7,0 0,60 10,0 24 28
3,0 300 7,3 0,64 10,7 24 28
3,5 350 7,6 0,67 11,2 23 27
4,0 400 7,6 0,70 11,7 24 28
4,5 450 7,6 0,73 12,1 25 29

Жирним шрифтом вказані рекомендованіе значення тиску


Примітка:
Норма полива розрахована для поворота на 180°. Норма полива для поворота на 360° розраховується діленням вказаної норми на 2.


СОПЛО PGP ULTRA ВИСОКОГО ВИТРАТУ
РОБОЧІХА РАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
10 •
Темно-зелене
 1,7 170 10,7 1,48 24,6 26 30
2,0 200 11,9 1,60 26,7 23 26
2,5 250 12,5 1,80 30,0 23 27
3,0 300 12,8 2,01 33,5 25 28
3,5 350 13,1 2,18 36,3 25 29
4,0 400 13,7 2,34 39,0 25 29
4,5 450 14,0 2,49 41,5 25 29
13 •
Темно-зелене
 1,7 170 11,0 1,91 31,9 32 37
2,0 200 12,2 2,08 34,6 28 32
2,5 250 12,8 2,34 38,9 29 33
3,0 300 13,1 2,61 43,4 30 35
3,5 350 13,4 2,83 47,1 31 36
4,0 400 13,7 3,03 50,5 32 37
4,5 450 14,0 3,23 53,8 33 38
6,0
LA •
Темно-зелене
 1,7 170 9,1 0,86 14,3 21 24
2,0 200 9,4 0,94 15,6 21 24
2,5 250 10,1 1,07 17,8 21 24
3,0 300 10,7 1,20 20,0 21 24
3,5 350 11,3 1,31 21,9 21 24
4,0 400 11,6 1,42 23,6 21 24
4,5 450 11,9 1,52 25,3 21 25
8,0
LA •
Темно-зелене
 1,7 170 10,1 1,17 19,5 23 27
2,0 200 10,7 1,28 21,3 22 26
2,5 250 11,3 1,44 24,0 23 26
3,0 300 11,6 1,61 26,9 24 28
3,5 350 11,9 1,76 29,3 25 29
4,0 400 12,5 1,89 31,5 24 28
4,5 450 12,5 2,01 33,6 26 30

Жирним шрифтом вказані рекомендованіе значення тиску


Примітка:
Норма полива розрахована для поворота на 180°. Норма полива для поворота на 360° розраховується діленням вказаної норми на 2.


Сопло PGP Ultra малого радіуса
Робочі характеристики
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
,50
SR •
Чорне
 1,7 170 4,9 0,07 1,2 6 7
2,0 200 5,2 0,08 1,3 6 7
2,5 250 5,2 0,09 1,5 7 8
3,0 300 5,2 0,10 1,7 8 9
3,5 350 5,5 0,12 1,9 8 9
4,0 400 5,5 0,13 2,1 8 10
4,5 450 5,5 0,14 2,3 9 10
1,0
SR •

Чорне
 1,7 170 4,9 0,16 2,7 14 16
2,0 200 5,2 0,17 2,9 13 15
2,5 250 5,2 0,19 3,2 14 17
3,0 300 5,2 0,21 3,6 16 18
3,5 350 5,5 0,23 3,8 15 18
4,0 400 5,5 0,25 4,1 16 19
4,5 450 5,5 0,26 4,3 17 20
2,0
SR •
Чорне
 1,7 170 4,9 0,28 4,7 24 27
2,0 200 5,2 0,31 5,2 23 27
2,5 250 5,2 0,36 6,0 27 31
3,0 300 5,2 0,41 6,9 31 35
3,5 350 5,5 0,45 7,6 30 35
4,0 400 5,5 0,49 8,2 33 38
4,5 450 5,5 0,53 8,9 35 41
,75
SR •

Чорне
 1,7 170 6,7 0,12 2,0 5 6
2,0 200 7,0 0,13 2,2 5 6
2,5 250 7,0 0,15 2,4 6 7
3,0 300 7,3 0,16 2,7 6 7
3,5 350 7,6 0,17 2,9 6 7
4,0 400 7,6 0,19 3,1 6 7
4,5 450 7,6 0,20 3,3 7 8
1,5
SR •
Чорне
 1,7 170 6,7 0,23 3,8 10 12
2,0 200 7,0 0,25 4,1 10 12
2,5 250 7,0 0,28 4,6 11 13
3,0 300 7,3 0,31 5,2 12 13
3,5 350 7,6 0,34 5,6 12 13
4,0 400 7,6 0,36 6,0 12 14
4,5 450 7,6 0,39 6,4 13 15
3,0
SR •
Чорне
 1,7 170 6,7 0,53 8,9 24 27
2,0 200 7,0 0,56 9,3 23 26
2,5 250 7,0 0,60 10,0 24 28
3,0 300 7,3 0,64 10,7 24 28
3,5 350 7,6 0,67 11,2 23 27
4,0 400 7,6 0,70 11,7 24 28
4,5 450 7,6 0,73 12,1 25 29

Жирним шрифтом вказані рекомендованіе значення тиску


Примітка:
Норма полива розрахована для поворота на 180°. Норма полива для поворота на 360° розраховується діленням вказаної норми на 2.


PGP® ULTRA / I-20 С СОПЛОМ MPR-25 ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
•
червоний
90°
1,7 170 7,0 0,17 3,0 13,7 15,8
2,4 240 7,3 0,20 3,6 14,9 17,3
3,1 310 7,6 0,23 3,6 15,6 18,1
3,8 380 7,6 0,25 4,2 17,4 20,1
4,5 450 7,6 0,27 4,8 18,9 21,9
•
червоний
120°
1,7 170 7,0 0,23 3,6 13,9 16,0
2,4 240 7,3 0,27 4,8 15,4 17,8
3,1 310 7,6 0,31 5,4 16,2 18,7
3,8 380 7,6 0,35 6,0 18,0 20,7
4,5 450 7,6 0,38 6,6 19,6 22,6
•
червоний
 1,7 170 7,0 0,33 5,4 13,3 15,4
2,4 240 7,3 0,39 6,6 14,7 17,0
3,1 310 7,6 0,45 7,2 15,5 17,9
3,8 380 7,6 0,50 8,4 17,3 20,0
4,5 450 7,6 0,55 9,0 18,9 21,8
•
червоний
360°
1,7 170 7,0 0,63 10,8 12,8 14,8
2,4 240 7,3 0,76 12,6 14,2 16,4
3,1 310 7,6 0,87 14,4 14,9 17,3
3,8 380 7,6 0,97 16,2 16,6 19,2
4,5 450 7,6 1,05 17,4 18,1 20,9


PGP® ULTRA / I-20 С СОПЛОМ MPR-30 ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
•
Світло-зелений
90°
1,7 170 8,8 0,23 3,6 12,0 13,8
2,4 240 9,1 0,28 4,8 13,4 15,4
3,1 310 9,1 0,32 5,4 15,2 17,6
3,8 380 9,1 0,35 6,0 17,0 19,6
4,5 450 9,1 0,38 6,6 18,4 21,2
•
Світло-зелений
120°
1,7 170 8,8 0,30 4,8 11,7 13,5
2,4 240 9,1 0,37 6,0 13,2 15,2
3,1 310 9,1 0,42 7,2 15,1 17,4
3,8 380 9,1 0,47 7,8 16,8 19,4
4,5 450 9,1 0,51 8,4 18,3 21,1
•
Світло-зелений
180°
1,7 170 8,8 0,49 8,4 12,5 14,4
2,4 240 9,1 0,59 9,6 14,1 16,2
3,1 310 9,1 0,67 11,4 16,1 18,6
3,8 380 9,1 0,75 12,6 17,9 20,7
4,5 450 9,1 0,82 13,8 19,6 22,6
•
Світло-зелений
360°
1,7 170 8,8 0,96 16,2 12,3 14,2
2,4 240 9,1 1,15 19,2 13,8 15,9
3,1 310 9,1 1,31 21,6 15,7 18,1
3,8 380 9,1 1,45 24,0 17,4 20,0
4,5 450 9,1 1,57 26,4 18,8 21,7


PGP® ULTRA / I-20 С СОПЛОМ MPR-35 ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
Сопло Тиск Радіус Витрата Норма мм/год
  бар кПа m м3/год л/хв
•
бежевий
90°
1,7 170 9,8 0,32 5,4 13,4 15,4
2,4 240 10,4 0,38 6,6 14,1 16,3
3,1 310 10,7 0,44 7,2 15,3 17,7
3,8 380 10,7 0,48 7,8 17,0 19,6
4,5 450 10,7 0,52 9,0 18,4 21,3
•
бежевий
120°
1,7 170 9,8 0,40 6,6 12,7 14,6
2,4 240 10,4 0,49 8,4 13,6 15,8
3,1 310 10,7 0,56 9,6 14,7 17,0
3,8 380 10,7 0,62 10,2 16,4 18,9
4,5 450 10,7 0,68 11,4 17,9 20,7
•
бежевий
180°
1,7 170 9,8 0,62 10,2 13,1 15,2
2,4 240 10,4 0,76 12,6 14,1 16,3
3,1 310 10,7 0,87 14,4 15,2 17,6
3,8 380 10,7 0,96 16,2 16,9 19,5
4,5 450 10,7 1,05 17,4 18,4 21,3
•
бежевий
360°
1,7 170 9,8 1,22 20,4 12,8 14,8
2,4 240 10,4 1,50 25,2 14,0 16,2
3,1 310 10,7 1,72 28,8 15,1 17,5
3,8 380 10,7 1,91 31,8 16,8 19,4
4,5 450 10,7 2,09 34,8 18,3 21,2
